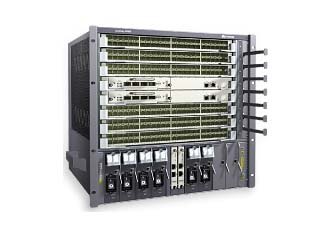

S9300系列是華為公司面向融合多業務的網絡架構而推出的新一代高端智能T比特核心路由交換機。該產品基于華為公司智能多層交 換的技術理念，在提供穩定、可靠、安全的高性能L2/L3層交換服務基礎上，實現高清視頻流承載、大容量無線網絡、彈性云計算 、硬件IPv6、一體化安全等業務應用，同時具備強大擴展性和可靠性。 S9300系列交換機廣泛適用于廣域網、城域網、園區網絡和 數據中心，幫助企業構建面向應用的
S9300系列是華為公司面向融合多業務的網絡架構而推出的新一代高端智能T比特核心路由交換機。該產品基于華為公司智能多層交 換的技術理念，在提供穩定、可靠、安全的高性能L2/L3層交換服務基礎上，實現高清視頻流承載、大容量無線網絡、彈性云計算 、硬件IPv6、一體化安全等業務應用，同時具備強大擴展性和可靠性。 S9300系列交換機廣泛適用于廣域網、城域網、園區網絡和 數據中心，幫助企業構建面向應用的網絡平臺，提供交換路由一體化的端到端融合網絡。
S9300系列提供S9303、S9306、S9312三種產品形態，支持不斷擴展的交換能力和端口密度。整個系列秉承模塊通用化、部件歸一化 的設計理念，最小化備件成本，在保證設備擴展性的同時最大限度地保護用戶投資。此外，S9300作為新一代智能交換機,采用了多 種綠色節能創新技術，在不斷提升性能及穩定性的同時，大幅降低設備能源消耗，減小噪聲污染，為網絡綠色可持續發展提供領先的解決方案。
1.產品特點
背板具備良好的擴展性，可平滑擴展至更高帶寬，支持單端口速率40G、100G平滑升級，同時完美兼容現網板卡，保護初始投資。
超高萬兆端口密度，單臺設備支持576個萬兆端口，助力企業園區和數據中心迎來全萬兆核心時代。
S9300所有關鍵器件,如主控、電源、風扇等均采用冗余設計，所有模塊均支持熱插拔。支持ISSU業務無損升級，減少關鍵業務和服務中斷。
CSS集群創新性采用交換網集群技術，克服了業界普遍采用的線卡集群跨框多次交換，交換效率低下的架構難題，提供業界主機間最大的256G集群帶寬，同時可以通過跨框鏈路聚合提高鏈路的利用率，并消除單點故障。

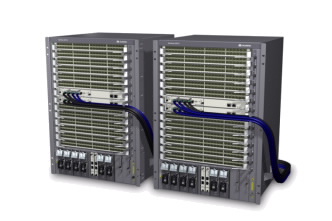

S9300 CSS集群
支持分布式L2/L3 MPLS VPN功能，支持MPLS、VPLS、HVPLS、VLL，滿足企業VPN等用戶的接入需求。
支持完善的二、三層組播協議，線卡硬件具備線速的跨VLAN組播復制能力，獨立的組播QOS隊列，優先滿足視頻和音頻等低時延業務轉發。
內嵌集中式防火墻板卡，支持虛擬防火墻與NAT多實例，滿足多VPN客戶共用防火墻組網環境。應用層包過濾技術對應用層報文內容進行復雜規則檢測和過濾。
提供2級CPU保護機制，支持1K CPU硬件保護隊列，可實現數據和控制的分離處理，防止拒絕服務攻擊、非法接入以及控制平面過載等安全威脅，提供業界領先的一體化安全解決方案。
S9300無線AC功能支持豐富的RF（射頻）管理。支持AP上線時自動選擇信道和功率，在AP重疊區域，信號沖突時自動調整功率或信道。
S9300無線AC功能支持二、三層漫游，終端設備跨AP漫游快速切換，AC間1+1、N+1多機冷備和AC間負載分擔提高網絡可靠性。
主機“旋轉”風道設計，提高整機散熱效率，采用芯片“變流”技術，實現按流量動態調整功率，降低整機功耗11%。支持端口休眠，無流量不耗電。
智能POE供電，可以實現基于PD設備角色啟動不同的能源管理方案，保持設備能源管理彈性。
支持IEEE 802.3az能效以太網標準，線卡收發器具備低功率閑置模式，支持正常工作與低功率狀態快速轉換，低流量低功耗。
2.產品規格
| 項目 | S9303 | S9306 | S9312 |
| 背板容量 | 3Tbps | 6Tbps | 12Tbps |
| 交換容量 | 768Gbps/1.92Tbps | 2Tbps/5.12Tbps | 2Tbps/5.12Tbps |
| 包轉發率 | 576Mpps/1440Mpps | 1152Mpps/2880Mpps | 1344Mpps/3360Mpps |
| 業務槽位 | 3 | 6 | 12 |
| VLAN | 支持Access、Trunk、Hybrid方式 | ||
| 支持default VLAN | |||
| 支持VLAN 交換 | |||
| 支持QinQ、增強型靈活QinQ | |||
| 支持基于MAC的動態VLAN分配 | |||
| MAC地址功能 | 支持MAC地址自動學習和老化 | ||
| 支持靜態、動態、黑洞MAC表項 | |||
| 支持源MAC地址過濾 | |||
| 支持基于端口和VLAN的MAC地址學習限制 | |||
| STP | 支持STP(IEEE 802.1d)，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s) | ||
| 支持BPDU保護、Root保護、環路保護 | |||
| 支持BDPU Tunnel | |||
| IP路由 | 支持RIP、OSPF、ISIS、BGP等IPv4動態路由協議 | ||
| 支持RIPng、OSPFv3、ISISv6、BGP4+等IPv6動態路由協議 | |||
| 組播 | 支持IGMPv1/v2/v3、IGMP v1/v2/v3 Snooping | ||
| 支持 PIM DM、PIM SM、PIM SSM | |||
| 支持MSDP、MBGP | |||
| 支持用戶快速離開機制 | |||
| 支持組播流量控制 | |||
| 支持組播查詢器 | |||
| 支持組播協議報文抑制功能 | |||
| 支持組播CAC | |||
| 支持組播ACL | |||
| MPLS | 支持MPLS基本功能 | ||
| 支持MPLS OAM | |||
| 支持MPLS TE | |||
| 支持MPLS VPN/VLL/VPLS | |||
| 可靠性 | 支持LACP、支持跨設備E-Trunk | ||
| 支持VRRP、BFD for VRRP | |||
| 支持 BFD for BGP/IS-IS/OSPF/靜態路由 | |||
| 支持 NSF、GR for BGP/IS-IS/OSPF/LDP | |||
| 支持TE FRR、IP FRR | |||
| 支持以太網OAM 802.3ah和802.1ag | |||
| 支持 ITU-Y.1731 | |||
| 支持DLDP | |||
| 支持運行中軟件升級ISSU | |||
| 支持集群交換系統CSS | |||
| QoS | 支持基于Layer2協議頭、Layer3協議、Layer4協議、802.1p優先級等的組合流分類 | ||
| 支持ACL、CAR、Remark、Schedule等動作 | |||
| 支持PQ、WRR、DRR、PQ+WRR、PQ+DRR等隊列調度方式 | |||
| 支持WRED、尾丟棄等擁塞避免機制 | |||
| 支持H-QOS | |||
| 支持流量整形 | |||
| 配置與維護 | 支持Console、Telnet、SSH等終端服務 | ||
| 支持SNMPv1/v2/v3等網絡管理協議 | |||
| 支持通過FTP、TFTP方式上載、下載文件 | |||
| 支持BootROM升級和遠程在線升級 | |||
| 支持熱補丁 | |||
| 支持用戶操作日志 | |||
| 安全和管理 | 802.1x認證，Portal認證 | ||
| 支持NAC | |||
| 支持RADIUS和HWTACACS用戶登錄認證 | |||
| 命令行分級保護，未授權用戶無法侵入 | |||
| 支持防范DoS攻擊、TCP的SYN Flood攻擊、UDP Flood攻擊、廣播風暴攻擊、大流量攻擊 | |||
| 支持1K CPU通道隊列保護 | |||
| 支持ICMP實現ping和traceroute功能 | |||
| 支持RMON | |||
| 增值業務能力 | 支持Firewall功能 | ||
| 支持NAT功能 | |||
| 支持Netstream功能 | |||
| 支持IPSec功能 | |||
| 支持負載均衡功能 | |||
| 支持無線AC控制器 | |||
| 綠色節能 | 支持802.3az能效以太網 | ||
| 機箱尺寸mm（寬×深×高） | 442×476×175 | 442×476×442 | 442×476×664 |
| 機箱重量（空配） | <15Kg | <30Kg | <45Kg |
| 工作電壓 | DC：–38.4V～–72V AC：90V～290V | ||
| 整機供電能力（不含POE） | 800W | 1600W | 1600W |
| 整機最大POE功率 | 2200W | 8800W | 8800W |
3.訂購信息
| S9300基本配置 | |
|---|---|
| LE0BN66EDC | 直流總裝機柜(600X600X2200mm) |
| LE0BN66EAC | 交流總裝機柜(600X600X2200mm) |
| LE0ZB03DCS | S9303基本引擎直流組合配置(含S9303一體化總裝機箱,主控板2塊,直流電源2塊) |
| LE0ZB03ACS | S9303基本引擎交流組合配置(含S9303一體化總裝機箱,主控板2塊,交流電源2塊) |
| LE0ZB06DCS | S9306基本引擎直流組合配置(含S9306一體化總裝機箱,主控板2塊,直流電源2塊) |
| LE0ZB06ACS | S9306基本引擎交流組合配置(含S9306一體化總裝機箱,主控板2塊,交流電源2塊) |
| LE0ZB12DCS | S9312基本引擎直流組合配置(含S9312一體化總裝機箱,主控板2塊,直流電源2塊) |
| LE0ZB12ACS | S9312基本引擎交流組合配置(含S9312一體化總裝機箱,主控板2塊,交流電源2塊) |
| LE0KS9303 | S9303總裝機箱 |
| LE0KS9306 | S9306總裝機箱 |
| LE0KS9312 | S9312總裝機箱 |
| LE0BS9306P1 | S9306 POE總裝機箱 |
| LE0BS9312P1 | S9312 POE總裝機箱 |
| LE0M00FBXB00 | 風機盒 |
| LE0MACPJBX01 | APD32-2-4分線盒 |
| 監控板 | |
| LE0DCMUA0000 | 集中監控板 |
| 主控處理單元 | |
| LE0MMCUA | S9303 主控處理單元A |
| LE0DMCUA | S9303 主控處理單元A-時鐘 |
| LE0MSRUA | S9306/S9312 主控處理單元A |
| LE0DSRUA | S9306/S9312 主控處理單元A-時鐘 |
| LE0D00SRUB00 | S9306/S9312 主控處理單元B-時鐘 |
| 主控業務子卡 | |
| LE0MFSUA | 增強靈活業務子卡 |
| LE0D0VSTSA00 | 集群業務子卡 |
| 百兆以太網電接口板 | |
| LE0MF48TA | 48端口百兆以太網電接口板(EA,RJ45) |
| LE0DF48TFA00 | 48端口百兆以太網電接口板(FA,RJ45) |
| LE0MF48TC | 48端口百兆以太網電接口板(EC,RJ45) |
| 百兆以太網光接口板 | |
| LE0MF48SA | 48端口百兆以太網光接口板(EA,SFP) |
| LE0MF48SC | 48端口百兆以太網光接口板(EC,SFP) |
| 百兆/千兆以太網電接口板 | |
| LE0DT24XEA00 | 24端口百兆/千兆以太網電接口和2端口萬兆以太網光接口板(EA,RJ45/XFP) |
| LE0DG24TFA00 | 24端口百兆/千兆以太網電接口板(FA,RJ45) |
| LE0MG48TA | 48端口百兆/千兆以太網電接口板(EA,RJ45) |
| LE0DG48TFA00 | 48端口百兆/千兆以太網電接口板(FA,RJ45) |
| LE0DG48TBC00 | 48端口百兆/千兆以太網電接口板(BC,RJ45) ** |
| LE0MG48TC | 48端口百兆/千兆以太網電接口板(EC,RJ45) |
| LE0MG48TD | 48端口百兆/千兆以太網電接口板(ED,RJ45) |
| 百兆/千兆以太網光接口板 | |
| LE0MG24SA | 24端口百兆/千兆以太網光接口板(SA,SFP) |
| LE0MG24SC | 24端口百兆/千兆以太網光接口板(EC,SFP) |
| LE0MG24SD | 24端口百兆/千兆以太網光接口板(ED,SFP) |
| LE0MG24CA | 24端口百兆/千兆以太網光接口和8端口百兆/千兆Combo電接口板(SA,SFP/RJ45) |
| LE0DG24CEAS0 | 24端口百兆/千兆以太網光接口和8端口百兆/千兆Combo電接口板(EA,SFP/RJ45,1588) |
| LE0DS24XEA00 | 24端口百兆/千兆以太網光接口和2端口萬兆以太網光接口板(EA,SFP/XFP) |
| LE0D024XC00 | 24端口百兆/千兆以太網光接口和2端口萬兆以太網光接口板(EC,SFP/XFP) |
| LE0MG48SA | 48端口百兆/千兆以太網光接口板(EA,SFP) |
| LE0DG48SFA00 | 48端口百兆/千兆以太網光接口板(FA,SFP) |
| LE0DG48SBC00 | 48端口百兆/千兆以太網光接口板(BC,SFP) ** |
| LE0MG48SC | 48端口百兆/千兆以太網光接口板(EC,SFP) |
| LE0MG48SD | 48端口百兆/千兆以太網光接口板(ED,SFP) |
| 百兆/千兆以太網光電混合接口板 | |
| LE0DG48CEAT0 | 36端口百兆/千兆以太網電接口和12端口百兆/千兆以太網光接口板(EA,RJ45/SFP) |
| 萬兆以太網光接口板 | |
| LE0MX2UXA | 2端口萬兆以太網光接口板(EA,XFP) |
| LE0MX2UXC | 2端口萬兆以太網光接口板(EC,XFP) |
| LE0MX4UXA | 4端口萬兆以太網光接口板(EA,XFP) |
| LE0MX4UXC | 4端口萬兆以太網光接口板(EC,XFP) |
| LE0DX4UXED00 | 4端口萬兆以太網光接口板(ED,XFP) |
| LE0DX12XSA00 | 12端口萬兆以太網光接口板(SA,SFP+) |
| LE0DX16SFC00 | 16端口萬兆以太網光接口板(FC,SFP+) |
| LE0DX40SFC00 | 40端口萬兆以太網光接口板(FC,SFP+) |
| LE0DX48SFC00 | 48端口萬兆以太網光接口板(FC,SFP+) |
| POE接口板 | |
| LE0DG48VEA00 | 48端口百兆/千兆以太網POE電接口板(EA,RJ45,POE) |
| 業務處理板 | |
| LE0D0VAMPA00 | 增值業務板* |
| 光模塊 | |
| FE-SFP光模塊 | |
| S-SFP-FE-LH40-SM1310 | 光模塊-eSFP-FE-單模模塊(1310nm,40km,LC) |
| S-SFP-FE-LH80-SM1550 | 光模塊-eSFP-FE-單模模塊(1550nm,80km,LC) |
| GE-SFP光模塊 | |
| SFP-1000BaseT | 電模塊-SFP-GE-電接口模塊(100m,RJ45) |
| eSFP-GE-SX-MM850 | 光模塊-ESFP-GE-多模模塊(850nm,0.5km,LC) |
| SFP-GE-LX-SM1310 | 光模塊-SFP-GE-單模模塊(1310nm,10km,LC) |
| S-SFP-GE-LH40-SM1310 | 光模塊-eSFP-GE-單模模塊(1310nm,40km,LC) |
| S-SFP-GE-LH40-SM1550 | 光模塊-eSFP-GE-單模模塊(1550nm,40km,LC) |
| S-SFP-GE-LH80-SM1550 | 光模塊-eSFP-GE-單模模塊(1550nm,80km,LC) |
| eSFP-GE-ZX100-SM1550 | 光模塊-ESFP-GE-單模模塊(1550nm,100km,LC) |
| 10GE-XFP光模塊 | |
| XFP-SX-MM850 | 光模塊-XFP-10G-多模模塊(850nm,0.3km,LC) |
| XFP-STM64-LX-SM1310 | 光模塊-XFP-10G-單模模塊(1310nm,10km,LC) |
| XFP-STM64-LH40-SM1550 | 光模塊-XFP-10G-單模模塊(1550nm,40km,LC) |
| XFP-STM64-SM1550-80km | 光模塊-XFP-10G-單模模塊(1550nm,80km,LC) |
| 10GE-SFP+光模塊 | |
| OMXD30000 | 光模塊-SFP+-10G-多模模塊(850nm,0.3km,LC) |
| OSX010000 | 光模塊-SFP+-10G-單模模塊(1310nm,10km,LC) |
| OSX040N01 | 光模塊-SFP+-10G-單模模塊(1550nm,40km,LC) |
| OSXD22N00 | 光模塊-SFP+-10G-單模模塊(1310nm,0.22km,LC,LRM) |
| BIDI-SFP光模塊 | |
| SFP-FE-LX-SM1310-BIDI | 光模塊-eSFP-FE-BIDI單模模塊(TX1310/RX1550,15km,LC) |
| SFP-FE-LX-SM1550-BIDI | 光模塊-eSFP-FE-BIDI單模模塊(TX1550/RX1310,15km,LC) |
| SFP-GE-LX-SM1310-BIDI | 光模塊-eSFP-GE-BIDI單模模塊(TX1310/RX1490,10km,LC) |
| SFP-GE-LX-SM1490-BIDI | 光模塊-eSFP-GE-BIDI單模模塊(TX1490/RX1310,10km,LC) |
| 電源 | |
| LE0MPSD16 | 直流電源模塊 |
| LE0MPSA08 | 800W交流電源模塊 |
| W0PSA2200 | 2200W交流電源模塊 |
| LE0MDCPDBX00 | 前維護機柜配電盒 |
| LE0MACPJBX00 | 智能增值特服電源分線盒(8路輸出,每路輸出額定電流10A) |
| 特殊電纜 | |
| LE0CQP10QP00 | QSFP高速電纜-10m |
| 軟件 | |
| LE0SMS129300 | S9300基本軟件，V100R002 |
| LE0SMS139300 | S9300基本軟件，V100R003 |
| LS0SMS169300 | S9300基本軟件，V100R006 |
| LE0SMS219300 | S9300基本軟件，V200R001 |
| LE0STO129300 | S9300 軟件升級，V100R001到V100R002 |
| LE0STO139300 | S9300 軟件升級，V100R002到V100R003 |
| LS0STO19300 | S9300 軟件升級，V100R003到V100R006 |
| LE0SMPLS9300 | MPLS功能授權 |
| LE0SNQAF9300 | NQA功能授權 |
| LE0SIPV69300 | IPV6功能授權 |
| LE0S0SSP9300 | 分流平臺功能授權 |
| LE1SWLAN32AP | WLAN接入控制器AP資源授權-32AP |
| LE1SWLAN64AP | WLAN接入控制器AP資源授權-64AP |
| LE0SWLAN9300 | WLAN接入控制器AP資源授權-128AP |
| 資料 | |
| LE0I000DOC00 | S9300 T比特路由交換機 產品文檔 |
| 安裝材料 | |
| E000FMT00 | 盤纖盒組件 |
*：此增值業務板處理模塊能夠支持防火墻/NAT、IPSec、無線AC、負載均衡、Netstream功能。
**：該板卡支持200ms數據緩存。
4.組網應用

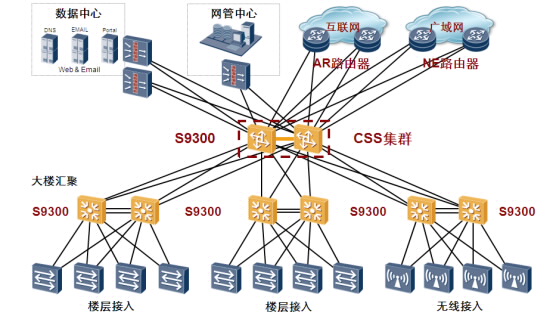

S9300核心交換機能夠為用戶組建高可靠、高性能、業務易擴展、易管理的企業園區網絡。S9300具備分布式IPv4/IPv6/MPLS全線速交換能力，滿足企業園區核心、匯聚節點高密萬兆海量數據吞吐能力。S9300支持無線AC控制模塊，園區核心與WLAN控制合一，節省建網投資。S9300支持硬件CPU通道隊列，保護企業核心免受DDOS攻擊與各種安全威脅。

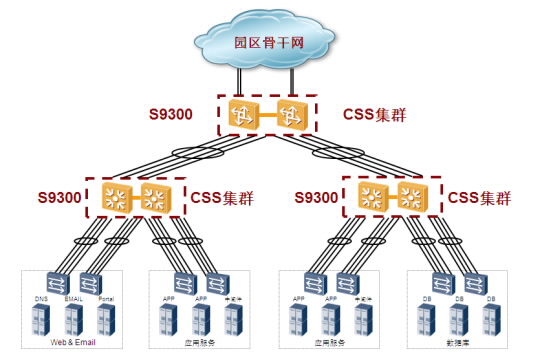

S9300系列交換機可以作為大型數據中心的高密萬兆核心和萬兆匯聚節點，助力企業構筑高可靠、無阻塞、虛擬化的數據中心網絡。S9300支持ISSU、IP FRR、硬件級BFD、NSF、VRRP、E-Trunk等高可靠性技術，實現數據中心業務永續運行。S9300提供CSS集群、負載均衡一體化解決方案，提高網絡IT利用效率，降低網絡維護成本。
