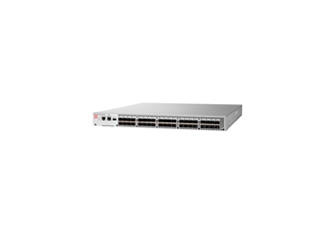

Brocade VA-40FC是一種高性能光纖通道邊緣交換機，優化用于大型企業SAN中的服務器連接。
1.概述
隨著企業不斷整合數據中心，擴展應用服務并開始實施云計算計劃，大型服務器架構正成為數據中心的一個標準組成部分。因此，網絡必須能夠高效地擴展，以便在部署新的服務器時支持更多的連接和數據流量。最大限度地減少網絡部署步驟和簡化管理，從而幫助企業無縫地進行擴展，同時降低運營成本。
Brocade VA-40FC提供了第一款優化用于大型核心到邊緣SAN中的服務器連接的光纖通道邊緣交換機，可以幫助應對這一挑戰。利用博科的接入網關技術，Brocade VA-40FC可實現零配置部署，減輕網絡邊緣的管理工作，從而提高可擴展性，簡化大型服務器架構的管理。簡便易用性、靈活的硬件設計、出色的性能和最高的端口密度使Brocade VA-40FC成了滿足下一代虛擬數據中心需求的高效解決方案。
Brocade VA-40FC設計用于快速增長的虛擬化環境，能夠在1U高的緊湊機型中提供40個光纖通道端口，并以8、4、2或1 Gbps的速度運行。此外，企業可以在Brocade VA-40FC和SAN內核之間捆綁最多8個端口，進而構建高性能端到端網絡。由于接入網關技術基于行業標準的N_Port ID Virtualization（NPIV），Brocade VA-40FC可以連接到支持NPIV的任何光纖架構，包括Brocade B和M系列、Cisco和QLogic光纖架構等。
零配置部署和簡化的管理
Brocade VA-40FC的默認設置是接入網關模式，它使企業可以迅速完成交換機的部署而不需要任何配置?；蛘撸珹utomatic Port Configuration（APC）可以根據所連接的設備自動設置F_Ports和N_Ports，而服務器端口（F_Ports）可以在不同光纖架構鏈路（N_Ports）之間實現自動均衡。企業增加或拆除服務器或光纖架構鏈路時，交換機可以自動重新平衡連接。
接入網關模式下的Brocade VA-40FC可以簡化網絡擴展，因為在核心架構看來，它是一個物理設備而不是網絡交換機。因此，交換機不會占用光纖架構域，也不會導致光纖架構的增長。這樣，企業就可以添加服務器機架而不限制可擴展性。所有服務器，不管是物理服務器還是虛擬服務器，都會有一個虛擬N_Port，流量通過物理N_Port傳輸。從邏輯上看，網絡核心可以直接看到這些服務器，使網絡看起來是扁平的，同時可以利用核心到邊緣的可擴展性優勢。
專為高密度環境打造
新的服務器解決方案可以幫助企業優化他們的數據中心，提供更廣泛的服務，同時不受數據中心物理限制的影響。它們通過增強計算功能，超越傳統服務器極限的方式實現這一目標。Brocade VA-40FC可以支持這些高密度服務器設計，因為它是業內最緊湊的企業級光纖通道交換機，只有17.6英寸厚。
此外，我們還設計了高密度服務器機架，利用先進的冷卻技術來滿足具體的通風要求。作為支持反向通風選項的唯一光纖通道邊緣交換機，Brocade VA-40FC通過提供端口側或電源側出風口來支持這一設計，滿足具體的運行需求。
連接到多個光纖架構和第3方光纖架構
接入網關模式下的Brocade VA-40FC可以連接到多個SAN光纖架構，在網絡邊緣提供無與倫比的網絡靈活性。利用接入網關的端口分組功能，可以將一些服務器映射到一個光纖架構中，而將另外一些服務器映射到另一個光纖架構中。這樣，企業就可以靈活地擴展他們的服務器而不受可用存儲設備所連接的光纖架構影響。
除了可用作Brocade DCX Backbone及其它Brocade SAN解決方案的補充模塊外，Brocade VA-40FC還可以連接到支持NPIV標準的任何SAN光纖架構。這包括Brocade B和M系列光纖架構，以及Cisco和QLogic的光纖架構。由于可以使用不同廠商的解決方案將服務器直接連接到SAN光纖架構，所以企業可以更輕松地部署新技術并進行網絡遷移。
行業領先的性能和效率
借助直通式無阻塞架構和全面的1:1 8 Gbps性能，Brocade VA-40FC可提供320 Gbps的總帶寬，因此是業內性能最高的1U光纖通道交換機。為了在整個網絡中提供最高的性能，Brocade VA-40FC在N_Ports上采用基于硬件的鏈路捆綁功能，為光纖架構核心提供64 Gbps的總鏈路帶寬。這些可提高性能的先進功能使該交換機可以為當今乃至未來的虛擬化環境提供最理想的服務器連接。
Brocade VA-40FC的功耗不到2.3瓦/端口和0.28瓦/Gbps，是業內能效最高的光纖通道解決方案。在高密度服務器機架設計中，能效非常關鍵，因為在很多情況下，為每個機架提供的電源數量是有限的。
端到端網絡優化
Brocade VA-40FC可提供適應性網絡服務——一套包括入站速率限制和服務質量（QoS）的工具。這些先進的功能可幫助優化網絡的運行，確保關鍵任務應用可獲得充足的帶寬。
入站速率限制可通過事先調整帶寬來限制來自比較不重要主機的數據流，而QoS可以在發生網絡擁塞時加快關鍵流量的傳輸，同時保證所有流量的正常傳輸。Top Talkers（最高用量者）是Advanced Performance Monitoring的一個組成部分，可實時測量占用大量帶寬的流量（包括逐個虛擬機進行測量），進而分析Brocade VA-40FC中的流量情況。
企業級可用性實現“一直在線”的網絡
Brocade VA-40FC是適用于大型網絡環境的可靠模塊。每臺交換機的標準配置都帶有兩套冗余熱插拔電源和集成冷卻風扇。為了支持客戶想要的通風方向（前后或相反），我們還可以提供兩個不同電源的型號。另外，憑借更快速的系統升級和維護優勢，熱代碼加載和激活功能有助于最大限度地延長應用的正常運行時間，減少計劃內停機。再加上所包含的Brocade Data Center Fabric Manager（DCFM）光纖架構范圍的SAN管理應用，這些功能可以幫助構建高可用性SAN環境。
博科接入網關或光纖架構交換機模式
Brocade VA-40FC默認設置為接入網關模式，非常適合可在網絡邊緣從固定端口交換機的可擴展性中受益的更大規模SAN架構。接入網關模式的部分用途包括：
將多臺服務器連接到大型SAN光纖架構
將服務器連接到博科、Cisco或支持NPIV的任何SAN光纖架構
連接到多個SAN光纖架構
Brocade VA-40FC還支持光纖架構交換機（Fabric Switch）模式，提供標準的光纖通道交換和路由功能——這些功能是所有博科企業級8 Gbps解決方案都具有的。光纖架構交換機模式的部分用途包括：
將服務器直接連接到存儲設備
連接到其它交換機，以擴展SAN光纖架構
SAN光纖架構之間的路由，用于隔離網絡
2.特性
充分利用支持NPIV的博科接入網關技術，實現大規模服務器部署和快速網絡擴展
在1U機型設計中提供業界領先的性能和能效，有40個光纖通道端口以8 Gbps的速度運行
支持反向通風選項，交換機厚度更小，可提供新的大型服務器解決方案所需的靈活性
利用博科基于硬件的鏈路捆綁來提供高性能吞吐量和無縫的故障切換
提供適應性網絡服務，幫助優化整合虛擬環境中的應用性能
利用光纖架構交換機模式提供更大的靈活性，提供標準的光纖通道交換和路由功能
包括博科DCFM Professional，可實現全光纖架構范圍的SAN監控和管理
3.規格
系統架構 |
|
默認模式 | 接入網關模式（可通過管理工具啟用光纖架構交換機模式） |
光纖通道端口 | 40個8 Gbps通用端口（E、F、M、EX、FL） |
可擴展性 | 完全光纖架構，最多可有239臺交換機 |
標準最大支持數 | 單一Brocade Fabric OS?（FOS）架構：56個域，19個躍點 |
性能 | 1.063 Gbps線速（全雙工）；2.125 Gbps線速（全雙工）；4.25 Gbps線速（全雙工）；8.5 Gbps線速（全雙工）；1、2、4和8 Gbps端口速率自適應；可選擇編程為固定端口速率；1、2、4和8Gb端口速率匹配 |
鏈路捆綁 | 基于幀的鏈路捆綁，每條捆綁鏈路最多8個8 Gbps端口，帶可選的許可證；每條捆綁鏈路最高64 Gbps的吞吐量（8個端口 × 8 Gbps [數據速率]） |
集合帶寬 | 320 Gbps：40端口× 8Gbps（數據速率） |
最大光纖架構延遲 | 本地交換端口，8 Gbps速率下采用無爭用、直通路由時為700納秒 |
最大幀 | 2112字節凈負荷 |
幀緩沖 | 可動態分配2048幀，每端口最多為1692幀 |
服務等級 | Class 2、Class 3、Class F（交換機間幀） |
端口類型 | 博科接入網關模式（默認）：F_Port和支持NPIV技術的N_Port |
數據流量類型 | 光纖架構交換機，支持單播、組播（255個組）和廣播 |
介質類型 | 8 Gbps：包括博科可熱插拔SFP+、LC連接器；8 Gbps短波激光（SWL）；8 Gbps長波激光（LWL)；最大距離取決于光纜和端口速率 4 Gbps：要求博科可熱插拔、小型可熱插拔（SFP）、LC連接器；4 Gbps短波激光（SWL）；4 Gbps長波激光（LWL）；4 Gbps超長波激光（ELWL）；最大距離取決于光纜和端口速率 |
USB接口 | 1個USB端口，適用于固件下載、支持保存、配置上傳/下載 |
接入網關服務 注：有些接入網關服務不可用或在光纖架構交換機模式中不可用。 | 適應性網絡（入站速率限制，QoS）；接入網關級聯；Automatic Port Configuration（APC）；自動端口重新均衡；F_Port鏈路捆綁；Failover和Failback策略；NPIV；Persistent AL-PA；Port Grouping |
光纖架構交換機服務 注：有些光纖架構交換機服務不可用或在博科接入網關模式中不可用。 | 高級性能監控（包括最高用量者）；適應性網絡（入站速率限制、流量隔離、QoS）；BB Credit恢復；博科高級分區（默認分區、端口/WWN分區、廣播分區）；動態路徑選擇（DPS）； Extended Fabrics；F_Port鏈路捆綁；Fabric Watch；FDMI；幀重定向；FSPF；集成路由；IPoFC；ISL鏈路捆綁；管理服務器；NPIV；NTP v3；Port Fencing；注冊狀態變更通知（RSCN）；Reliable Commit Service（RCS）；簡單名稱服務器（SNS）；虛擬光纖架構 |
選項 | 機架安裝軌道工具包（固定用于36英寸或24英寸厚機架，可調整的導板，或電信機架安裝） |
管理 | |
管理 | HTTP，SNMP v1/v3（FE MIB，F(xiàn)C管理MIB)，Telnet；審核，變更管理跟蹤，Syslog；Brocade Advanced Web工具，Brocade Fabric Watch；EZSwitchSetup向?qū)?，Brocade Data Center Fabric Manager（DCFM），命令行界面；符合SMI-S；管理域；面向插件功能的試用版許可證 |
安全性 | DH-CHAP（交換機和終端設備間）、HTTPS、IPsec、IP過濾、LDAP、端口綁定、RADIUS、基于角色的訪問控制（RBAC）、Secure Copy（SCP）、安全RPC、SSH v2、SSL、交換機綁定、Trusted Switch |
管理訪問 | 10/100以太網（RJ-45）；光纖通道帶內管理；串口（RJ-45）；USB；通過Brocade DCFM實現的Call-home集成 |
診斷 | POST和內嵌式在線/離線診斷，包括RAStrace日志、環境監控、不間斷Daemon重啟、Fcping和Pathinfo（FC traceroute）、端口鏡像（SPAN端口） |
機械參數 | |
外殼 | 1U，19英寸，符合EIA；端口到非端口側或非端口側到端口側通風選擇；從非端口側供電 |
尺寸 | 寬：42.88厘米（16.88英寸） |
系統重量 | 8.30 公斤（18.40磅），雙電源和機架安裝工具包，無SFP/SFP+介質 |
環境 | |
溫度 | 運行：0°C到40°C（32°F到104°F） |
濕度 | 運行：10%到85%，無冷凝 |
海拔 | 運行：最高3000米（9,842英尺） |
沖擊 | 運行：20 g，6毫秒，半正弦 |
震動 | 運行：0.5 g 正弦、0.4 grms隨機、5至500Hz |
散熱 | 最多40個端口：311 BTU/hr |
二氧化碳排放 | 335公斤/年（40個端口，0.42 kg/kwh） |
通風 | 雙熱插拔冗余風扇集成到電源裝置中；電源選項允許反向通風 |
電源 | |
雙熱插拔冗余電源，帶集成系統冷卻風扇 | |
電源插座 | C13 |
輸入電壓 | 85 到 264 VAC ，常規 |
輸入線頻率 | 47到63 Hz |
沖擊電流 | 50° C（122° F）下10到150毫秒期間最大為35安培 |
功耗 | 常規為84瓦；40個8 Gbps端口時最高可達91瓦 |
